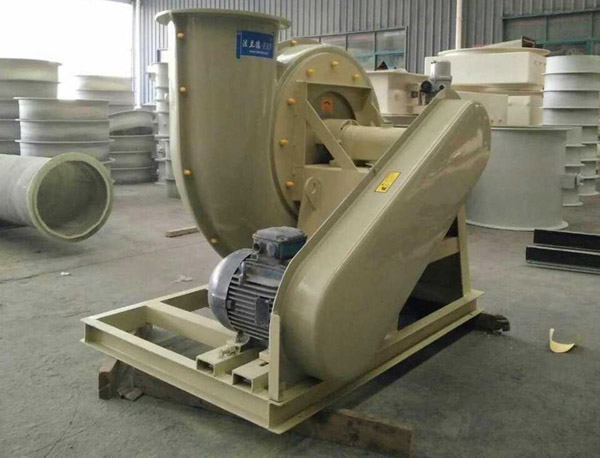

给风机转子做动平衡,关键是找出叶轮轻点方位,并断定所加平衡块质量用作图法找平衡,具体过程如下:

(1)敞开风机,稳定运行后,在很能反映风机振动情况的M点(如轴承座等),用测振仪测其振幅A0,记录后停机

(2)将叶轮前盘(或后盘)圆周3等分,别离记作1点,2点,3点

(3)在1点处夹上预先制作好的夹块P(根据风机叶轮巨细断定其质量,一般为mp=150 g～300 g),重复过程1,测M点振幅A1

(4)替换夹块P的方位到2点和3点,重复过程3,依次测得M点振幅A2,A3

(5)作图以A0为半径作圆,圆心为O,将该圆3等分,别离记作O1点,O2点,O3点;以O1为圆心,A1为半径作弧;以O2为圆心,A2为半径作弧;以O3为圆心,A3为半径作弧上述3条弧线别离交于B,C,D三点

(6)作BCD的型心O4,O4 点即为轻点,连接OO4并延长交圆O于O5点,O5点即为加配重铁块的点侧得OO4的长度为L,则O5点配重质量为 m配=mp×A0 /2L

(7)在风机叶轮前盘(或后盘)圆周上找出实践O5点方位,将配重为m配铁块焊牢,至此,离心风机作动平衡完成
